JMC JFTS 20 轴承
杆端关节轴承 系列高精密轴承产品
型号：JFTS 20

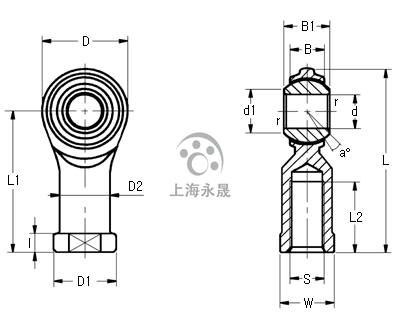

JFTS 20 轴承产品图纸与实物展示
现货信息
库存状态
现货
交货地
上海
价格咨询
18621636333
微信咨询
技术参数
| 参数名称 | 参数值 |
|---|---|
| 重量 (gr) | 380 |
| d | 20 |
| 螺丝 KS Class 2/S | M20 x 1.5 |
| D | 48 |
| B +0.1/-0.4 | 18 |
| B1 +0/-0.1 | 25 |
| d1 | 23.8 |
| L | 102 |
| I | 11 |
| L1 | 78 |
| L2 | 40 |
| W +0/-0.2 | 30 |
| D1 | 34 |
| D2 | 27.5 |
| r | 0.5 |
| 倾斜角 a° | 15 |
| 滚珠半径 (mm) | 34.5 |
| 静态负载能力 Co/Kgf | 2,280 |
