JMC ZBS 8 轴承
球接头 系列高精密轴承产品
型号：ZBS 8

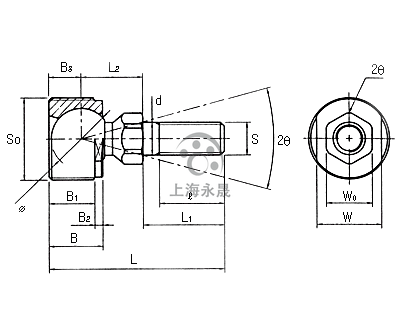

ZBS 8 轴承产品图纸与实物展示
现货信息
库存状态
现货
交货地
上海
价格咨询
18621636333
微信咨询
技术参数
| 参数名称 | 参数值 |
|---|---|
| 螺丝 So JIS Class 2 | M22 x 1.5 |
| 长度 L | 41.5 |
| B | 14.5 |
| B1 | 11 |
| B2 | 2 |
| B3 | 8.5 |
| W 0/-0.3 | 19 |
| 轴径 d h9 | 8 |
| 螺丝 S JIS Class 2 | M8 x 1.25 |
| 滚珠半径 ø | 15.875 |
| d | 12 |
| L1 | 17 |
| L2 | 16 |
| ℓ | 12 |
| Wo 0/-0.3 | 10 |
| 允许倾斜角 2θ | 30° |
| 屈服强度 Pk Kgf | 540 |
| 轴向正交方向静载荷容量 Cs Kgf | 2,520 |
| 轴向拉伸静载荷容量 Csa Kgf | 1,070 |
| 轴向压缩静载荷容量 Csa Kgf | 1,800 |
| 重量 g | 50 |
